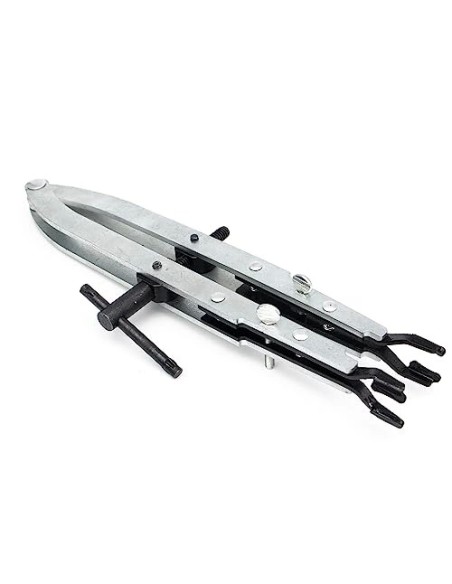

Compresseur de ressort de soupape origine 19063 pour moteur Briggs et Stratton
Compresseur de ressort de soupape origine 19063 pour moteur Briggs et Stratton
Compresseur de ressort de soupape origine 19063 pour moteur Briggs et Stratton
Compresseur de ressort de soupape origine 19063 pour moteur Briggs et Stratton
Compresseur de ressort de soupape origine 19063 pour moteur Briggs et Stratton
Compresseur de ressort de soupape origine 19063 pour moteur Briggs et Stratton

Compresseur de ressort de soupape origine 19063 pour moteur Briggs et Stratton

BRIGGS & STRATTON
19063
Expédition sous 24h
19,42 €
rating Lire l'avis
Note moyenne : 10/10 Nombre d'avis : 1

Compresseur de ressort de soupape pour moteur Briggs et Stratton

Pour ressort diamètre extérieur maximum 32mm



Cette pièce est une pièce détachée d'ORIGINE Briggs et Stratton pour un fonctionnement optimal de votre machine et préserver la garantie constructeur!

Description

Retrait des soupapes : Arrêtoirs de type automobile ou goupille

  • Étape 1 : Retirez la bougie d’allumage et attachez le fil de la bougie à l’écart de la bougie.
  • Étape 2 : Après le retrait de la bougie d’allumage et la fixation du fil de bougie d’allumage loin de la bougie d’allumage, ajustez les mâchoires du compresseur de ressort de soupape (référence 19063) jusqu’à ce qu’elles touchent le haut et le bas de la chambre des soupapes



Réparation de petite soupape pour maintenance par Briggs and Stratton

  • Étape 3 : Poussez l’outil dedans jusqu’à ce que la mâchoire supérieure glisse au-dessus de l’extrémité supérieure du ressort. Serrez les mâchoires afin de comprimer le ressort
Réparation de petite soupape pour maintenance par Briggs and Stratton


Étape 4 : Retirez les arrêtoirs et soulevez les soupapes, les compresseurs et les ressorts



Retrait des soupapes : Arrêtoirs de trous

Le retrait des soupapes pour des arrêtoirs de trous requiert de la patience. Rappelez-vous que la fente en forme de clé de l’arrêtoir vous aidera à faire glisser l’arrêtoir hors de la tige de la soupape, même lorsque l’arrêtoir est caché de votre vue par le compresseur de ressort de soupapes.

  • Étape 1 : Retirez la bougie d’allumage et attachez le fil de la bougie à l’écart de la bougie.
  • Étape 2 : Faites glisser la mâchoire supérieure du compresseur de ressort de soupapes au-dessus de la chambre des soupapes et la mâchoire inférieure entre le ressort et l’arrêtoir. Si la conception du moteur ne permet pas à la mâchoire supérieure de passer au-dessus de la chambre des soupapes, insérez la mâchoire supérieure dans la chambre au-dessus du ressort, de sorte que le ressort se trouve entre les mâchoires de l’outil



Réparation de petites soupapes pour maintenance

  • Étape 3 : Tourner la poignée sur le compresseur de ressort de soupapes dans le sens des aiguilles d’une montre pour comprimer le ressort. Puis, faire glisser l’arrêtoir de la valve en la décalant avec une paire de pinces à becs fins de sorte que la partie large du trou soit directement au-dessus de la tige. Utiliser une paire de pinces pour retirer l’arrêtoir de la chambre de soupape.
Réparation de petites soupapes pour maintenance

  • Étape 4 : Avec le compresseur de ressort de soupape serrant le ressort, retirez l’outil et le ressort de la chambre. Ensuite, ouvrez lentement le compresseur de ressort de soupapes pour relâcher la tension et retirez le ressort



Retrait des soupapes en tête

Les conceptions de soupapes en tête changent d’un modèle de moteur à l’autre. Les pièces et les étapes d’entretien pour votre cylindre à soupapes en tête peuvent différer de l’approche qui suit, qui est basée sur le monocylindre OHV Intek 6-HP de Briggs & Stratton. L’Intek n’exige pas l’utilisation d’un compresseur de ressort de soupape, rendant le retrait et l’installation de soupapes simples.

  • Étape 1 : Retirez la bougie d’allumage et attachez le fil de la bougie à l’écart de la bougie.
  • Étape 2 : Retirez le filtre à air, le réservoir de carburant, le tube de remplissage d’huile, le carter de soufflante et le démarreur à rappel, la protection du silencieux, le silencieux, le carburateur et toutes les autres pièces de moteur qui bloquent l’accès à la culasse.
  • Étape 3 : Enlevez les vis du couvre-soupapes en utilisant une clé à douille.



Réparation de petites soupapes pour maintenance


Retirez ensuite le couvercle du couvre-soupapes, l’ensemble du clapet de reniflard (si équipé) et tout joint.

  • Étape 4 : Retirez les boulons de culbuteur avec une clé à douille. Retirez ensuite les culbuteurs et les tiges poussoirs.
Réparation de petites soupapes pour maintenance

  • Étape 5 : Enlevez les capuchons de soupapes (si équipé). Ils sont posés sur les tiges de soupape.
Réparation de petites soupapes pour maintenance

  • Étape 6 : Utilisez votre pouce pour enfoncer l’arrêtoir de ressort et le ressort de soupape sur l’une des soupapes. Le ressort étant comprimé, retirez l’arrêtoir.
Réparation de petites soupapes pour maintenance


Si votre moteur emploie un arrêtoir de trou, alignez la grande fente dans l’arrêtoir de la tige de soupape et libérez le ressort lentement de sorte que la tige glisse par la grande fente. Ensuite, répétez le procédé pour l’autre soupape.

  • Étape 7 : Retirez les boulons du guide de la tige poussoir et le guide de la tige poussoir.
  • Étape 8 : Enlevez les boulons de culasse et enlevez la culasse en la basculant avec vos mains. Si nécessaire, desserrez la culasse en la frappant avec un marteau à face nylon. Ne jamais la soulever, car ceci peut endommager la tête.
  • Étape 9 : Enlevez et inspectez les soupapes, les guides et les sièges après les étapes ci-dessous. Les soupapes d’admission et d’échappement souvent sont faites de différents alliages en acier et peuvent être de différentes couleurs.



  icone-attention-jaune-orange.jpg Afin de réduire le risque d'erreur, nous vous conseillons de toujours vérifier la référence de vos pièces sur nos vues éclatées ou de contacter l'un de nos techniciens via notre formulaire de contact, par mail ou par téléphone. Choisir une pièce uniquement sur photo peut-être source d'erreur!



  Pièce d'origine Briggs et Stratton vous garantissant la longévité de votre machine et surtout votre sécurité!

  Briggs et Stratton est le fabricant et disbributeur des marques Briggs et Stratton - MURRAY - SIMPLICITY - SNAPPER

  Paiement sécurisé par CB ou par Paypal

  Livraison à votre domicile ou en point relais

  Techniciens à votre écoute par téléphone et par mail






fleche-jaune-orange.jpg    Comment trouver le modèle exact de mon moteur Briggs et stratton ?

fleche-jaune-orange.jpg    Accès direct aux éclatés machine (choisissez une marque ci-dessous)

Accès éclatés Briggs et Stratton     Accès éclatés Murray     Accès éclatés Simplicity     Accés éclatés Snapper

Détails du produit

Type machine :
Outillage et manuel
Pièce
Outillage
Type de pièce :
Pièce détachée motoculture d'origine
Diamètre extérieur
maximum 32mm
se monte sur :
tous les moteurs briggs et stratton
Référence(s) ORIGINE
19063
Référence(s) CONSTRUCTEUR
19063
