Remplacement du boîtier inverseur de transmission sur une motobineuse : guide complet pas à pas

Introduction

Le boîtier inverseur de transmission, également appelé boîtier réducteur inverseur, est un élément clé du fonctionnement d’une motobineuse. Il permet d’inverser le sens de rotation des fraises afin d’activer la marche arrière, une fonction indispensable pour les manœuvres, le demi-tour en bout de rang ou le dégagement de la machine en cas de blocage. Avec le temps, l’usure mécanique, un manque de lubrification ou une utilisation intensive peuvent entraîner des dysfonctionnements nécessitant le remplacement de ce boîtier.

Dans cet article, nous vous proposons un guide détaillé et illustré pour le remplacement du boîtier inverseur de transmission sur une motobineuse. Ce tutoriel s’appuie sur une note technique constructeur applicable aux motobineuses de production Pubert à partir d’octobre 1997 (Ce montage est également le même pour de nombreuses marques comme Honda, Husqvarna, Jonsered, Staub, Verts loisirs, Mr Bricolage, Univert...). Chaque étape est expliquée de manière pédagogique afin de permettre une intervention sûre, efficace et conforme aux bonnes pratiques mécaniques.

Ce contenu est destiné aussi bien aux particuliers bricoleurs qu’aux professionnels de la motoculture souhaitant disposer d’un tuto clair.

Pourquoi remplacer un boîtier inverseur de motobineuse ?

Avant d’entrer dans le détail du démontage, il est important de comprendre les raisons qui peuvent conduire au remplacement du boîtier inverseur :

• Impossibilité d’enclencher la marche arrière

• Bruits anormaux (claquements, grincements)

• Jeu excessif dans la transmission

• Fuite d’huile au niveau du carter

• Usure ou casse interne des pignons

Lorsque l’un ou plusieurs de ces symptômes apparaissent, le remplacement du boîtier inverseur devient souvent inévitable pour garantir la sécurité de l’utilisateur et préserver la longévité de la motobineuse.

Outils et matériel nécessaires

Avant de commencer l’intervention, assurez-vous de disposer de l’outillage suivant :

• Jeu de clés plates et/ou à douilles

• Tournevis adaptés

• Chasse-goupille de diamètre 12 mm (ou axe équivalent)

• Marteau

• Pince à circlips

• Nouveau boîtier réducteur inverseur compatible

• Circlips neuf (référence constructeur recommandée)

• Gants de protection

Travailler sur une surface plane, propre et bien éclairée est également essentiel pour éviter toute erreur de manipulation.

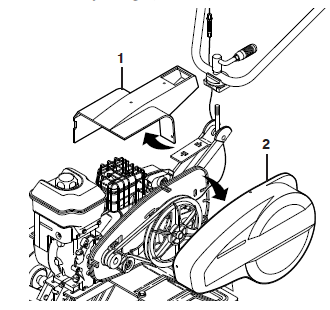

Étape 1 : Dépose des carters de protection

La première opération consiste à déposer les carters de protection de la motobineuse. Ces carters (repérés 1 et 2 sur les images de la notice) protègent les éléments de transmission et doivent être retirés pour accéder à la courroie et à la poulie.

Dévissez soigneusement les fixations et mettez les carters de côté en veillant à ne pas perdre la visserie.

Astuce : profitez de cette étape pour inspecter l’état général des carters et les nettoyer si nécessaire.

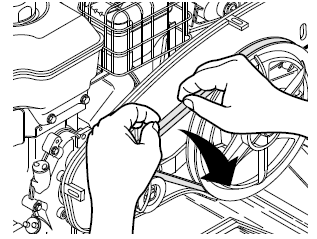

Étape 2 : Retrait de la courroie

Une fois les carters déposés, la courroie de transmission devient accessible. Retirez-la délicatement en la dégageant de la poulie. Cette étape est indispensable pour libérer la poulie et permettre la suite du démontage.

Veillez à ne pas forcer excessivement afin de ne pas endommager la courroie si elle doit être réutilisée.

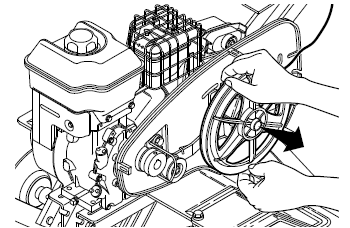

Étape 3 : Dépose de la poulie

Après avoir retiré la courroie, démontez la poulie. Celle-ci est généralement maintenue par un écrou central ou un système de fixation spécifique selon le modèle de motobineuse.

La dépose de la poulie permet un accès direct au système de commande du boîtier inverseur et à la visserie associée.

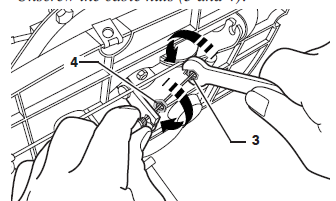

Étape 4 : Desserrage du câble de marche arrière

Le câble de commande de la marche arrière est fixé par deux écrous (repères 3 et 4). Desserrez ces écrous afin de libérer le câble.

Cette opération doit être réalisée avec précision pour éviter toute déformation du câble ou du système de réglage.

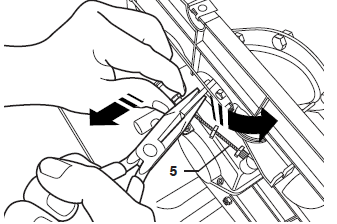

Étape 5 : Dégagement du câble

Une fois les écrous desserrés, dégagez complètement le câble (repère 5). Assurez-vous qu’il ne gêne plus l’accès au boîtier inverseur.

Il est conseillé de repérer la position initiale du câble afin de faciliter le remontage et le réglage ultérieur.

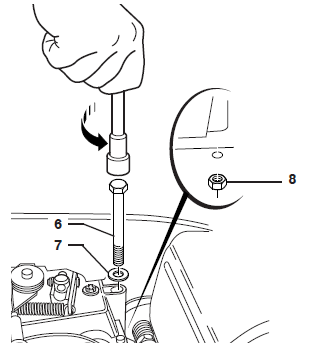

Étape 6 : Dépose de la visserie du boîtier

Le boîtier inverseur est maintenu par un ensemble de vis, rondelles et écrous (repères 6, 7 et 8). Dévissez l’ensemble de la visserie et conservez-la soigneusement.

À ce stade, le boîtier est mécaniquement libéré mais encore maintenu par son axe.

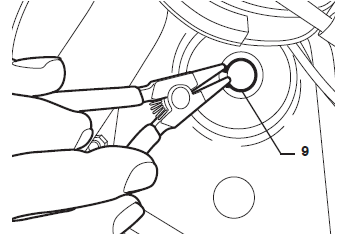

Étape 7 : Retrait du circlips côté opposé

Du côté opposé au réducteur, retirez le circlips (repère 9) à l’aide d’une pince adaptée. Cette étape est essentielle pour permettre l’extraction de l’axe du boîtier.

Manipulez le circlips avec précaution afin d’éviter qu’il ne se déforme ou ne soit projeté.

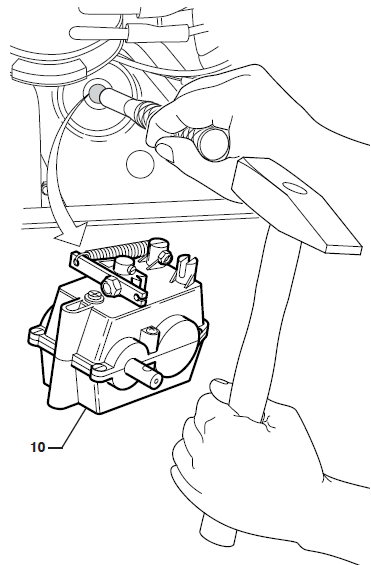

Étape 8 : Extraction du boîtier inverseur

À l’aide d’un chasse-goupille de 12 mm ou d’un axe de même diamètre, frappez doucement sur l’extrémité de l’arbre afin d’extraire le boîtier inverseur (repère 10).

⚠️ Point crucial : le chasse-goupille doit rester en contact permanent avec l’axe du boîtier pendant toute l’opération. Cela évite que le pignon interne ne tombe au fond du carter de chaîne.

Il est fortement recommandé de se faire assister par une seconde personne pour retenir le boîtier et contrôler sa sortie afin d’éviter un décollement brutal.

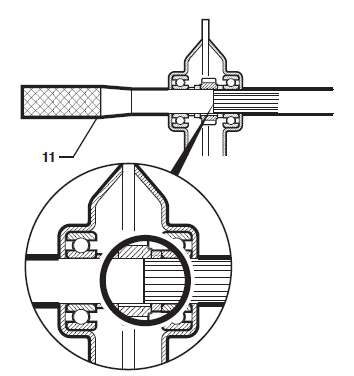

Étape 9 : Mise en place du nouveau boîtier inverseur

Présentez le nouveau boîtier réducteur inverseur en alignant correctement l’axe. Repoussez progressivement le chasse-goupille avec l’axe du nouveau boîtier jusqu’à sa mise en place complète.

Cette opération demande précision et douceur afin de préserver l’intégrité des composants internes.

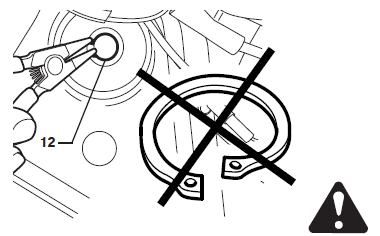

Étape 10 : Remplacement du circlips côté réducteur

Installez un circlips neuf (repère 12) en bout de l’arbre réducteur. Veillez à ne pas trop l’ouvrir afin de conserver sa forme et son élasticité d’origine.

L’utilisation d’un circlips neuf est vivement conseillée pour garantir une fixation fiable et durable.

Étape 11 : Remontage de l’ensemble

Le remontage s’effectue en suivant les étapes précédentes dans l’ordre inverse (étape 5 à étape 1) :

1. Repose de la visserie du boîtier

2. Repositionnement et fixation du câble

3. Réglage éventuel du câble de marche arrière

4. Remontage de la poulie

5. Repose de la courroie

6. Installation des carters de protection

Prenez le temps de vérifier chaque serrage et assurez-vous que tous les éléments sont correctement alignés.

Réglage du câble de marche arrière

Après remontage, le réglage du câble de marche arrière est une étape déterminante pour le bon fonctionnement de l’inverseur. Un câble mal réglé peut entraîner des difficultés d’enclenchement ou une usure prématurée du mécanisme.

Reportez-vous aux préconisations constructeur pour obtenir un réglage précis et conforme.

Conclusion

Le remplacement du boîtier inverseur de transmission sur une motobineuse est une opération technique mais tout à fait réalisable avec méthode, rigueur et les bons outils. En suivant ce guide pas à pas et en vous appuyant sur les illustrations de la notice technique, vous sécurisez votre intervention et prolongez la durée de vie de votre machine.
