Remplacement de la poignée d’embrayage par dépression et du vérin sur une motobineuse / motoculteur : guide complet pas à pas

Introduction

Sur de nombreuses motobineuses modernes, notamment celles équipées d’un système d’embrayage par dépression, la poignée d’embrayage et le vérin pneumatique jouent un rôle essentiel dans la sécurité et le confort d’utilisation. Ce dispositif permet d’assurer l’embrayage et le débrayage des outils par l’intermédiaire d’une dépression moteur, garantissant une commande souple et progressive.

Avec le temps, ces éléments peuvent s’user, perdre en efficacité ou devenir défaillants (prise d’air, commande dure, embrayage inefficace). Le constructeur a donc prévu un kit de remplacement complet permettant de fiabiliser l’ensemble du système.

Dans cet article, nous vous proposons un guide détaillé et illustré pour le remplacement de la poignée d’embrayage par dépression et du vérin. Chaque étape est expliquée pas à pas afin de garantir une intervention conforme, sécurisée et durable, en s’appuyant sur les schémas et images du document joint.

Principe de fonctionnement de l’embrayage par dépression

Le système d’embrayage par dépression utilise la dépression générée par le moteur pour actionner un vérin pneumatique. Lorsque l’utilisateur actionne la poignée d’embrayage :

• La dépression est transmise via des tuyaux d’aspiration

• Le vérin se déplace

• Le câble d’embrayage est tendu

• La courroie est mise en prise

Ce dispositif offre plusieurs avantages :

• Effort réduit au niveau de la poignée

• Progressivité de l’embrayage

• Sécurité accrue en cas de lâcher de commande

Un défaut d’étanchéité ou un élément usé perturbe immédiatement le fonctionnement global.

Motobineuses concernées par cette intervention

Cette procédure s’applique à toutes les motobineuses de production à partir de septembre 2000, équipées d’une poignée d’embrayage par dépression, quelle que soit la motorisation :

• Honda GCV 160

• Briggs & Stratton (3,5 à 5,5 HP, OHV, Intek)

• Robin EY20

Pourquoi remplacer la poignée et le vérin d’embrayage ?

Plusieurs symptômes peuvent indiquer la nécessité d’un remplacement :

• Embrayage inefficace ou irrégulier

• Poignée dure ou molle

• Perte d’avance ou de rotation des fraises

• Présence de prises d’air dans les tuyaux

• Vérin bloqué ou fuyard

Le remplacement par un kit constructeur garantit la compatibilité parfaite des composants et une remise en état fiable.

Outils et préparation avant intervention

Avant de commencer, prévoyez :

• Un jeu de clés et tournevis adaptés

• Une pince

• Un crochet ou une pointe fine

• Des gants de protection

Travaillez moteur arrêté, bougie débranchée et sur une surface plane.

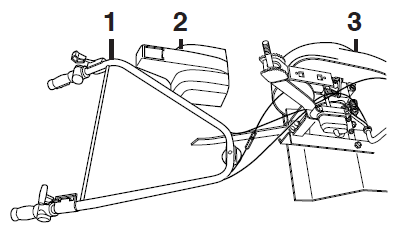

Étape 1 : Dépose du guidon et des carters

Commencez par déposer le guidon (1) ainsi que les deux carters de protection (2 et 3), afin de dégager l’accès aux éléments de transmission et aux commandes.

Étape 2 : Remplacement du tuyau d’aspiration

Le tuyau d’aspiration doit être remplacé par le modèle fourni dans le kit, sans réutiliser le clapet anti-retour (4).

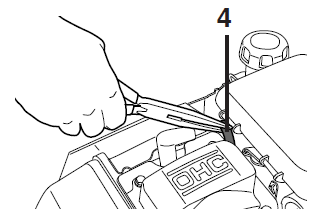

Cas moteur Honda GCV 160

Vérifiez soigneusement l’étanchéité entre le tube et la cale thermique.

Cas moteurs Briggs & Stratton

• Déposer le carter et le filtre à air

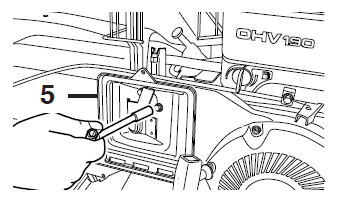

• Démonter le support filtre (5)

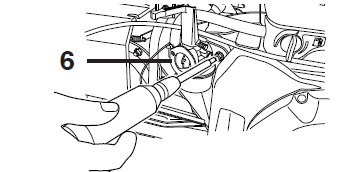

• Déposer le carburateur (6)

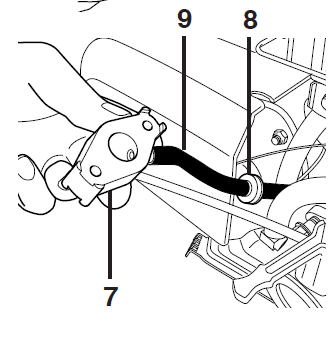

• Retirer le clapet anti-retour (8)

• Installer le nouveau tuyau d’aspiration (9)

Remontez ensuite l’ensemble carburateur et filtre.

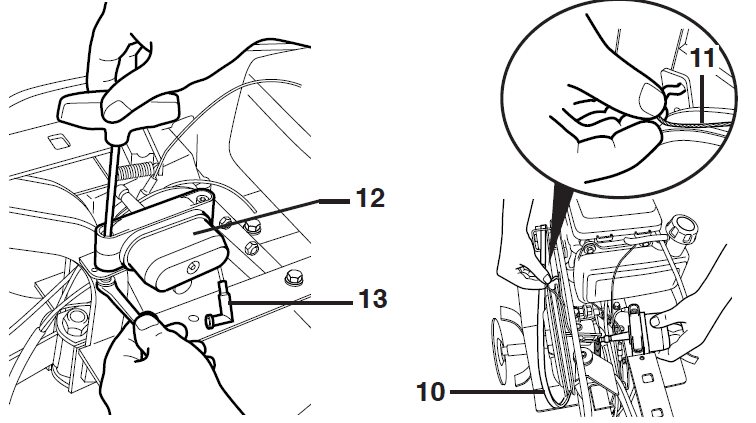

Étape 3 : Dépose de la courroie, du câble et de l’ancien vérin

Retirez ensuite :

• La courroie d’embrayage (10)

• Le câble d’embrayage (11)

• Le vérin pneumatique (12)

Supprimez également le coude de raccordement (13) devenu inutile avec le nouveau kit.

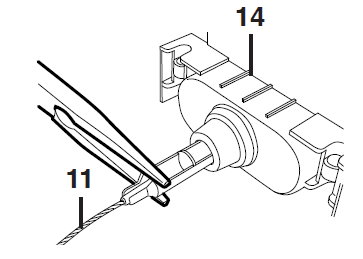

Étape 4 : Mise en place du nouveau vérin

Positionnez le nouveau vérin (14) et reconnectez le câble d’embrayage sur la tige du vérin (11).

Fixez le vérin à l’aide des deux vis de fixation, en respectant :

• La vis la plus longue à l’arrière

• Le décapage de la peinture sous l’écrou pour assurer une bonne masse

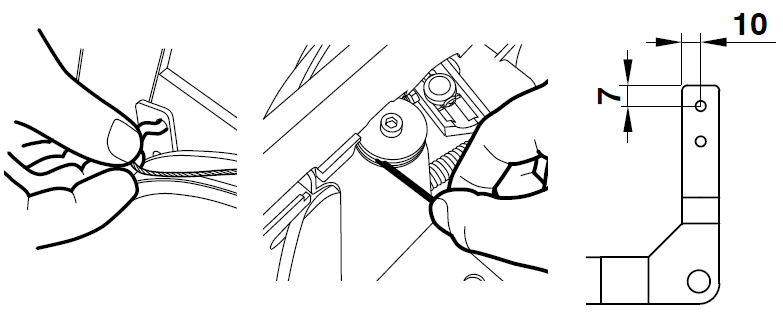

Étape 5 : Repositionnement du câble sur le levier

Engagez l’extrémité du câble dans le trou supérieur du levier et positionnez-le correctement dans la gorge du galet de renvoi.

Si le trou n’existe pas, réalisez-le conformément au schéma constructeur (Ø 5,5 mm).

Remontez ensuite la courroie.

Étape 6 : Fixer le nouveau vérin

Remontez le vérin à l'aide des deux vis (vis la plus longue à l'arrière) (15).

Enlever la peinture sous l'écrou (16).

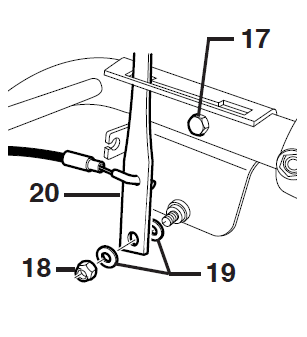

Étape 7 : Dépose des anciennes poignées

Démontez :

• La poignée inverseur (vis (17), écrou (18) et rondelles(19))

• La poignée d’embrayage par dépression (20)

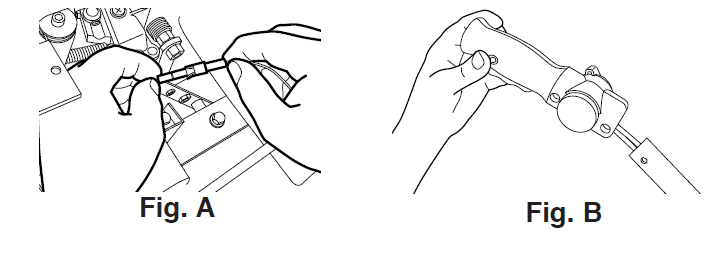

Débranchez le fil d’arrêt moteur (Fig. A)et retirez l’ensemble poignée/faisceau (Fig.B).

Étape 8 : Passage des câbles et faisceaux

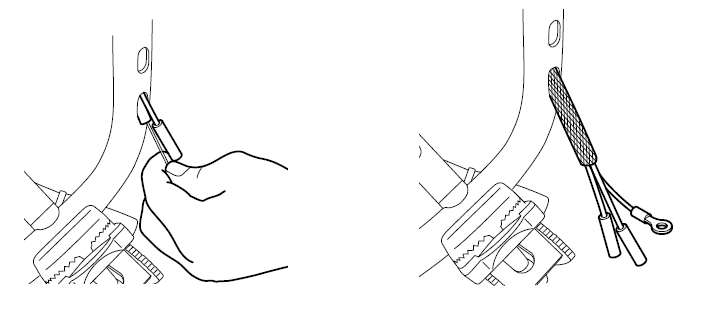

À l’aide d’une pointe fine, récupérez les extrémités des raccords de dépression et du fil de masse par l’orifice inférieur du guidon.

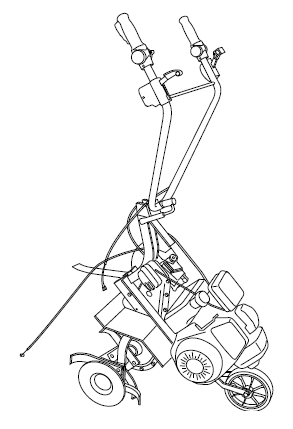

Remontez le guidon et basculez la machine vers l’avant pour faciliter le passage des câbles.

Étape 9 : Montage de la nouvelle poignée d’embrayage

Installez la nouvelle poignée d’embrayage et fixez-la avec les deux vis prévues.

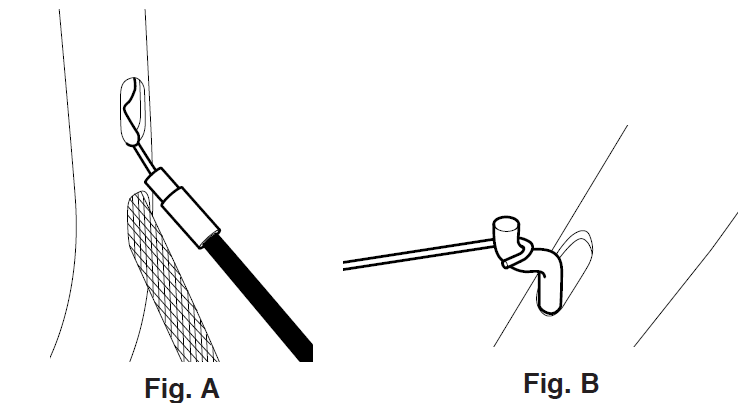

Engagez le câble d’inverseur par l’orifice inférieur du guidon (Fig.A), puis récupérez-le en partie haute à l’aide d’un crochet (Fig.B).

Étape 10 : Raccordement du câble inverseur

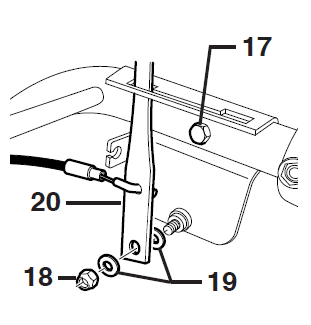

Reconnectez le câble sur le levier inverseur (20):

• Positionnez les rondelles (19)

• Vissez l’écrou d’un à deux tours (18)

• Placez la gaine dans sa butée

• Bloquez la vis et serrez modérément l’écrou (17)

Étape 11 : Branchement électrique et pneumatique

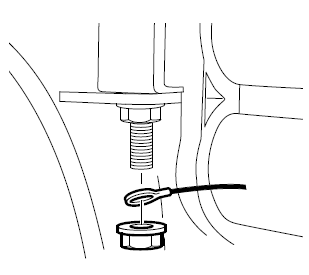

• Rebranchez le fil de masse sur la vis arrière du vérin

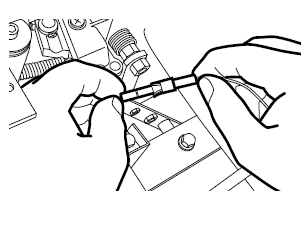

• Connectez le fil de contacteur d’arrêt côté moteur

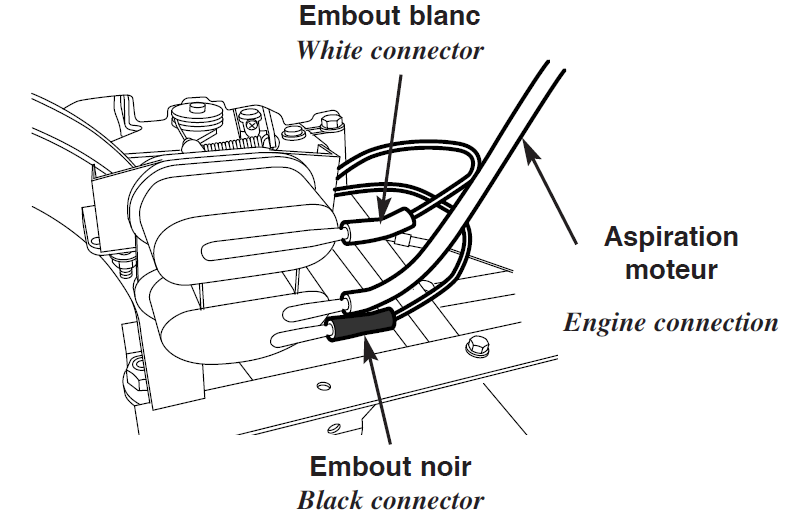

• Branchez les tuyaux d’aspiration sur le vérin (embout blanc en haut, noir en bas)

Veillez à bien enfoncer les raccords pour éviter toute prise d’air.

Étape 12 : Remontage final

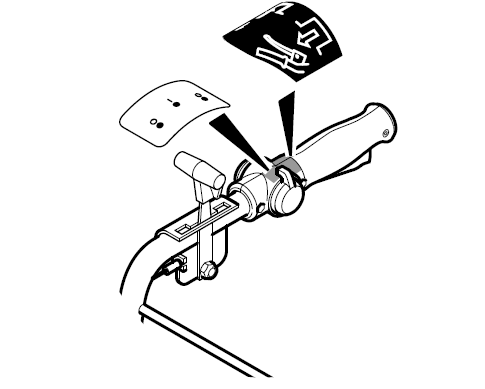

Remontez les carters de protection et appliquez les autocollants constructeur sur la nouvelle poignée d’embrayage.

Effectuez un contrôle visuel complet avant remise en service.

Vérifications et essais après intervention

Démarrez la motobineuse et vérifiez :

• La souplesse de la poignée

• L’efficacité de l’embrayage

• L’absence de prise d’air

• Le bon retour en position repos

Un fonctionnement fluide confirme la réussite de l’intervention.

FAQ – Remplacement poignée d’embrayage par dépression

Quels sont les signes d’un vérin d’embrayage défectueux ?

Un vérin défectueux entraîne une perte d’embrayage, une poignée inefficace ou un fonctionnement irrégulier des outils.

Peut-on remplacer uniquement la poignée sans changer le vérin ?

Le constructeur recommande le remplacement complet du kit afin de garantir la compatibilité et l’étanchéité du système.

Pourquoi supprimer le clapet anti-retour ?

Le nouveau système fonctionne sans clapet afin d’améliorer la fiabilité et de réduire les risques de dysfonctionnement.

Une prise d’air peut-elle empêcher l’embrayage ?

Oui. Toute prise d’air dans le circuit de dépression empêche le vérin de fonctionner correctement.

Cette opération est-elle accessible à un particulier ?

Oui, à condition de suivre rigoureusement la procédure et de respecter les consignes de sécurité.

Conclusion

Le remplacement de la poignée d’embrayage par dépression et du vérin est une opération technique mais parfaitement réalisable avec méthode. En respectant scrupuleusement les étapes décrites dans ce guide et les préconisations constructeur, vous restaurez un embrayage fiable, sécurisé et confortable.

Cette intervention contribue directement à la longévité de la motobineuse et à la qualité du travail du sol.
